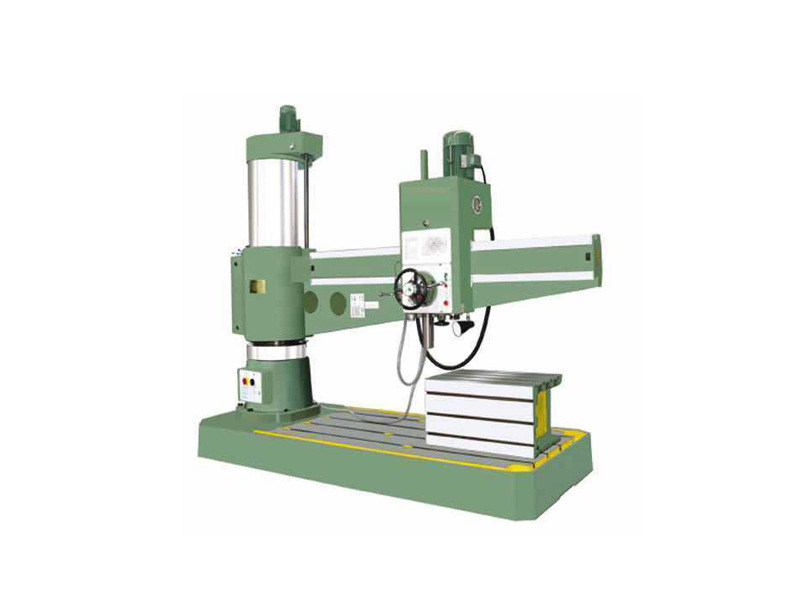

Z3063系列摇臂钻床，是近年来参照国际标准设计制造成功的多功能新系列产品。机床采用液压预选变速；主轴箱、摇臂、立柱均由液压夹紧；主轴正反转、停车（制动）、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等优点。用来钻孔、扩孔、锪平面、铰孔、攻螺纹、镗孔。广泛适用于机械加工各部门。

主要技术参数	Z3063×20 (液压锁紧，液压变速)
最大钻孔直径(mm）	63
主轴端面至工作台距离(mm)	500-1600
主轴中心至立柱母线距离(mm)	400-2000
主轴行程(mm)	400
主轴锥孔（莫氏）	莫氏5号
主轴转速范围 (r.p.m)	20-1600
主轴转速级数	16
主轴进给量范围 (mm/r)	0.04-3.2
主轴进给量级数	16
摇臂回转角度 ( °)	360
主电机功率 (kw)	5.5
升降电机功率 (kw)	1.5
机床重量 (kg)	8000
外形尺寸(mm)	3000×1250×3300

Z3063×20液压摇臂钻床的特点:

广泛用于单件和大中小批量生产中，加工范围广，可用来钻削大型工件的各种螺钉口，螺纹钉孔、定位销和油孔等。因其操作的灵活性和品质实用性深受中小加工企业的喜爱。

1.本机操作方便灵活，使用范围广等优点集于一身。

2.操作系统集中在主轴箱上，变速灵活，方便。

3.进给机械电器双保险，安全，避免误操作。

4.基础大件采用材料成型铸造，经时效处理后，用精度机床加工，具有精度。

5.各导轨面均经淬硬处理，主轴采用氮化处理，延长使用寿命。

6.主轴正反转采用手把控制，钻孔，攻丝更加方便快捷。

7.臂长较长，加工范围更大，更便捷。

8.摇臂导轨加宽未定型更好。

9.进给涡轮自动润滑。

如何更有效更安全的操作这款摇臂钻床？

1.工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。

2.严禁戴手套操作，女生发辫应挽在帽子内。

3.工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。

4.使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。

5.钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。

6.精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。

7.不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。

8.使用摇臂钻床时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。

9.横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。

10.工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。

摇臂钻床的锁紧部位分辨是内立柱和外立柱的锁紧，摇臂和外立柱的锁紧，主轴箱和摇臂导轨的锁紧，大概就这三处锁紧。
1、内立柱和外立柱是靠立柱顶部的液压锁紧装置锁紧，一般液压系统不会有什么故障，可能是立柱顶部柱顶上的几个螺栓松了，从而外立柱下降到和内立柱接触在一起了，这样不光是锁不紧，而且摇臂摆起来也会很沉。你打开立柱上面的升降箱盖以后紧紧那几个螺栓，把外立柱提上来，就可以了。也有可能是液压系统缺油，油压的压力不够，或者是油管爆掉或有漏油的地方仔细检查一下。
2、摇臂和外立柱的锁紧处，如果是这个地方锁不住的话，有可能是液压系统的原因，或者是要比后面的菱形块没有调整好，按照说明书调整一下就可以了。
3、主轴箱和摇臂导轨的锁紧，同样是先检查液压系统，如果没有问题，那就是主轴箱后面的夹板没有调整好，夹板的中间偏上的位置有一个U型槽，槽里面有一个内六角螺栓，往左或右调整一下那个螺栓，切忌一定是很小的量，这样基本上就可以了。
关于打孔偏的原因，这个是和你自己的操作有关系的，不知道你在钻孔之前有没有先用样冲打中心点。或是钻孔的时候用力过偏，工件没有夹装好，还是其他原因。如果你打的圆盘是固定几个孔的话。你可以做个模子，然后把模子放在上面和没有钻的一起夹装好，直接钻下去就可以了。
磨钻头一般基本的要求是前刃要高于后刃，这样钻起来切削才会快，如果后刃高于前刃肯定是不行的。不同的孔径对钻头的要求也不一样，所以磨法也不一样，但基本上都是大同小异。大钻头不要磨的太秃，小钻头一般无所谓。

Z3063×20摇臂钻床价格说明：

滕州市恒安通数控机床厂为摇臂钻床生产厂家，我厂自产自销，摇臂钻为厂家统一报价，相关配套厂家，如轴承、齿轮、主轴、电器、电机等等采用国内知名厂家提供，保证了产品的品质，成本也相对较好，我们有很多回头客，新客户很多都是老客户介绍过来的，这正是我们产品质量过硬的保证，我们拒绝翻新机，劣质机，一分钱一分货，我厂专注摇臂钻床精品。

由于本机身重量较大，非质量问题，本厂不提供退货服务，如客户刻意要求退货，需负责来回运费另交纳10%的折扣费用。

请严格按操作使用说明书进行操作，在好的产品也需要您的精心维护。
