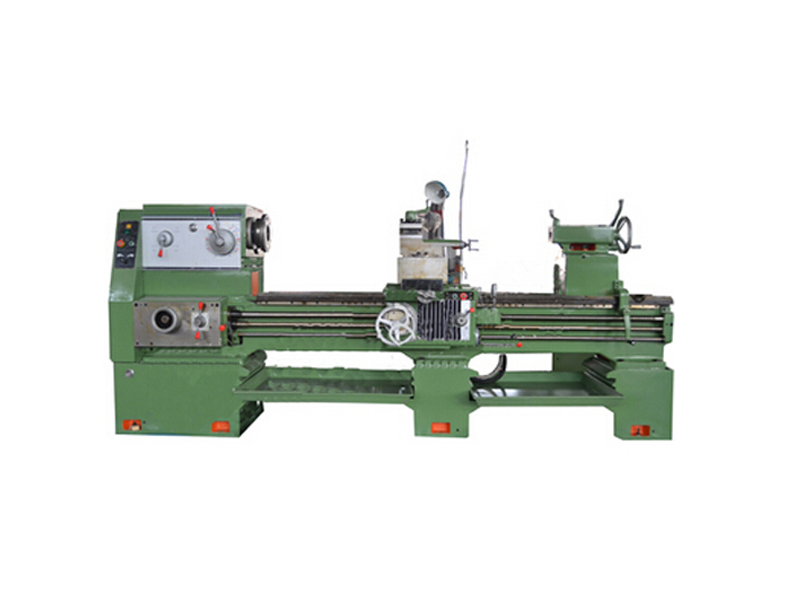

CA6180普通车床
生产厂家:滕州市高地机床有限公司
厂家热线:0632-5806100
移动电话:18663251181
CA6180普通车床是在怎样的背景下营运而生的?
古代的车床是靠手拉或脚踏,
通过绳索使工件旋转,并手持刀具而进行切削的。
1797年,英国机械发明家莫兹利创制了用丝杠传动刀架的现代车床,并于1800年采用交换齿轮,可改变进给速度和被加工螺纹的螺距。1817年,另一位英国人罗伯茨采用了四级带轮和背轮机构来改变主轴转速。
为了提高机械化自动化程度,1845年,美国的菲奇发明砖塔车床。
1848年,美国又出现回轮车床
1873年,美国的斯潘塞制成一台单轴自动车床,不久他又制成三轴自动车
20世纪初出现了由单独电机驱动的带有齿轮变速箱的车床。
第一次世界大战后,由于军火、汽车和其他机械工业的需要,各种自动车床和专门化车床迅速发展。为了提高小批量工件的生产率,40年代末,带液压仿形装置的车床得到推广,与此同时,多刀车创也得到发展。50年代中,发展了带穿孔卡、插销板和拨码盘等的程序控制车床。机床是人类进行生产劳动的重要工具,也是社会生产力发展水平的重要标志。 普通机床经历了近两百年的历史。
数控车床是数控机床的主要品种之一,它在数控机床中占有非常重要的位置,几十年来一直受到世界各国的普遍重视并得到了迅速的发展。普通车床是车床中应用广泛的一种,约占车床类总数的65%,
普通车床它具有广泛应用,可加工直线圆柱、斜线圆柱、圆弧和各种螺螺纹。具有直线插补、圆弧插补各种补偿功能,并在复杂零件的批量生产中发挥 了良好的经济效果。合理选用相应的普通车床,应遵循如下原则:
选用原则
1. 普通车床前期需要做的准备工作:
确定典型零件的工艺要求、加工工件的批量,拟定数控车床应具有的功能是做好前期准备,合理选用数控车床的前提条件 满足典型零件的工艺要求 。
典型零件的工艺要求主要是零件的结构尺寸、加工范围和精度要求。根据精度要求,即工件的尺寸精度、定位精度和表面粗糙度的要求来选择数控车床的控制精度。 根据可靠性来选择,可靠性是提高产品质量和生产效率的保证。数控机床的可靠性是指机床在规定条件下执行其功能时,长时间稳定运行而不出故障。即平均无故障时间长,即使出了故障,短时间内能恢复,重新投入使用。选择结构合理、制造精良,并已批量生产的机床。一般,用户越多,数控系统的可靠性越好。
2.机床附件及刀具选购
机床随机附件、备件及其供应能力、刀具,对已投产数控车床、车削中心来说是十分重要的。选择机床,需仔细考虑刀具和附件的配套性。
3.注重控制系统的同一性
生产厂家一般选择同一厂商的产品,至少应选购同一厂商的控制系统,这给维修工作带来的便利。教学单位,由于需要学生见多识广,选用不同的系统,配备各种仿真软件是明智的选择。
4.根据性能价格比来选择
做到功能、精度不闲置、不浪费,不要选择和自己需要无关的功能。
5.机床的防护
需要时,机床可配备全封闭或半封闭的防护装置、自动排屑装置。
在选择数控车床、车削中心时,应综合考虑上述各项原则。
接下来就让我们来了解下CA6180普通车床具体参数:
型号
CA6180
床身上最大工件直径
800mm
刀架上最大工件直径
540mm
马鞍槽最大工件直径
-
1020mm
马鞍槽有效长度
-
210mm
最大工件长度
750mm/1000mm /1500mm/2000mm/3000mm
床身宽度
400mm
刀杆截面
25X25mm
主轴
主轴转速范围
11—1600 r/min (24 steps)
主轴内孔
52mm(80mm)
主轴孔锥度
莫氏6号
进给
进给数量
64种(kinds)(for each)
公制螺纹
(1-192mm)44种(44kinds)
英制螺纹
(1-24tpi)21种(21kinds)
模数螺纹 )
0.25-48(模数39种)(Module 39 kinds)
径节螺纹
1-96DP(37种)(37 kinds)
床尾
床尾主轴最大行程
150mm
床尾主轴直径
75mm
床尾主轴孔锥度
莫氏5号
主电机
7.5KW(10HP)
包装外形尺寸
(L×M×H mm)
750
2440X1150X1170
2440X1150X1700
2440X1190X1700
2440X1150X1900
2440X1150X1950
1000
2650X1150X1700
2650X1150X1700
2650X1190X1700
2650X1150X1900
2650X1150X1950
1500
3150X1150X1700
3150X1150X1700
3150X1190X1700
3150X1150X1900
3150X1150X1950
2000
3610X1150X1700
3610X1150X1700
3610X1190X1700
3650X1150X1900
3650X1150X1950
3000
4610X1150X1700
4610X1150X1700
4610X1190X1700
4650X1150X1900
4650X1150X1950
重量
(Kg)
毛重 G.W. 净重 N.W.
750
2700 2000
2700 2000
2860 2260
2900 2300
3000 2400
1000
2800 2100
2700 2000
3050 2450
3060 2460
3200 2600
1500
3050 2250
2700 2000
3240 2640
3250 2650
3400 2800
2000
3300 2600
2700 2000
3480 2880
3480 2880
3500 3000
3000
4000 3450
2700 2000
4287 3687
4300 3700
4500 390
还有关CA6180普通车床优点:
导轨采用超音频淬火,耐磨性好,精度稳定。
主轴安装在两个精密圆锥滚子轴承上。
采用皮带变速,在各级主轴转速下运转噪声低。CA6180普通车床为小型皮带车床,结构轻巧,操作方便,可以安装在木制或铁制台子上,机床用途广泛,能车削外圆、内孔、端面和锥度,也能车削英制和公制螺纹,广泛应用于家庭维修工厂、仪表工业以及实验室、研究所等作制造或修配各种小型零件。
型号 |
CA6180 |
|||||||
床身上最大工件直径
|
800mm |
|||||||
刀架上最大工件直径
|
540mm |
|||||||
马鞍槽最大工件直径
|
- 1020mm |
|||||||
马鞍槽有效长度
|
- 210mm |
|||||||
最大工件长度
|
750mm/1000mm /1500mm/2000mm/3000mm |
|||||||
床身宽度 |
400mm |
|||||||
刀杆截面 |
25X25mm |
|||||||
主轴 |
主轴转速范围
|
11—1600 r/min (24 steps) |
||||||
主轴内孔
|
52mm(80mm) |
|||||||
主轴孔锥度
|
莫氏6号 |
|||||||
进给 |
进给数量 |
64种(kinds)(for each) |
||||||
公制螺纹 |
(1-192mm)44种(44kinds) |
|||||||
英制螺纹 |
(1-24tpi)21种(21kinds) |
|||||||
模数螺纹 ) |
0.25-48(模数39种)(Module 39 kinds) |
|||||||
径节螺纹 |
1-96DP(37种)(37 kinds) |
|||||||
床尾 |
床尾主轴最大行程
|
150mm |
||||||
床尾主轴直径 |
75mm |
|||||||
床尾主轴孔锥度 |
莫氏5号 |
|||||||
主电机 7.5KW(10HP) |
||||||||
包装外形尺寸 (L×M×H mm) |
750 |
2440X1150X1170 |
2440X1150X1700 |
2440X1190X1700 |
2440X1150X1900 |
2440X1150X1950 |
||
1000 |
2650X1150X1700 |
2650X1150X1700 |
2650X1190X1700 |
2650X1150X1900 |
2650X1150X1950 |
|||
1500 |
3150X1150X1700 |
3150X1150X1700 |
3150X1190X1700 |
3150X1150X1900 |
3150X1150X1950 |
|||
2000 |
3610X1150X1700 |
3610X1150X1700 |
3610X1190X1700 |
3650X1150X1900 |
3650X1150X1950 |
|||
3000 |
4610X1150X1700 |
4610X1150X1700 |
4610X1190X1700 |
4650X1150X1900 |
4650X1150X1950 |
|||
重量 (Kg) |
|
毛重 G.W. 净重 N.W. |
||||||
750 |
2700 2000 |
2700 2000 |
2860 2260 |
2900 2300 |
3000 2400 |
|||
1000 |
2800 2100 |
2700 2000 |
3050 2450 |
3060 2460 |
3200 2600 |
|||
1500 |
3050 2250 |
2700 2000 |
3240 2640 |
3250 2650 |
3400 2800 |
|||
2000 |
3300 2600 |
2700 2000 |
3480 2880 |
3480 2880 |
3500 3000 |
|||
3000 |
4000 3450 |
2700 2000 |
4287 3687 |
4300 3700 |
4500 390 |
