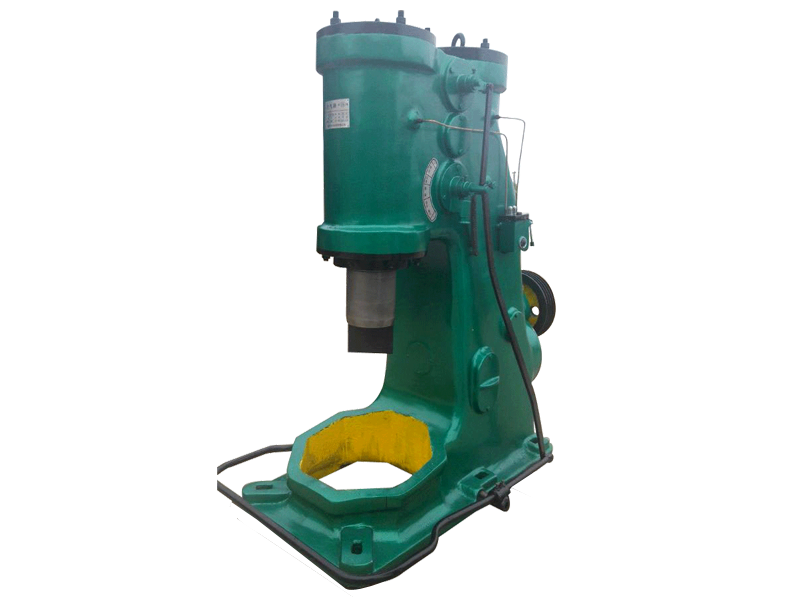

本机床是自由锻造设备的一种有两个汽缸、压缩缸将空气压缩，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用.操作灵活，该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。

主要特点：

1． 压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制。

⒉使用机身材质为铸铁，大吨位空气锤砧做材质为铸钢。

⒊机构简单、不易损坏。

主要参数：

型 号	C41-150kg分体式空气锤
落下部分质量（kg）	150
打击能量（kj）	2.5
打击次数（Min-1）	180
工作区间高度（mm）	370
锤杆中小线至锤身距离（mm）	350
可锻毛坯方长(mm×mm)	130*130
可锻毛坯 圆	Φ145
电机功率(kw)	15
砧座重量（kg）	1800
电机转速(r.p.m)	1470
整机重量（kg）	5060
机器外型尺寸（mm）	2080*1240*2350

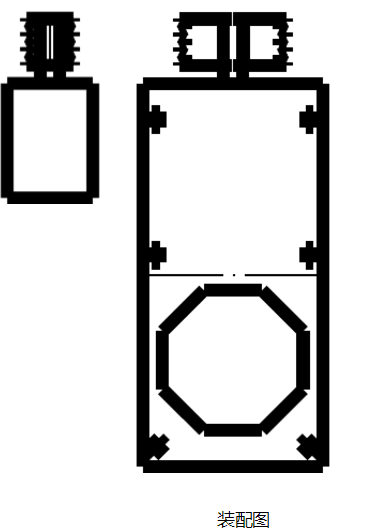

是由锤身、压缩缸、工作缸、传动机构、操纵机构、落下部分及砧座等组成，其实就跟外面的打铁一样。

机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。

传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的砧座

砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。

工作原理：

电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

安装技术要求:

本机与其他锻锤一样，工作时动力作用的时间是往复式机器的动荷载，动力作用的形式是瞬态脉冲动荷载（冲击荷载），属于冲击和震动较大的锻压设备。空气锤与模锻锤、摩擦压力机等在结构上又有所不同，的锤身和砧座是分体结构，模锻锤的砧座、摩擦压力机的工作台与机身是整体结构。这些特点对其设备基础设计施工、设备的制作安装都有较好的要求。尤其是砧座、垫层的选材和安装如果不当，势必影响设备整体精度，同时对打击能量的损耗、设备工作的稳定乃至锻锤的使用寿命造成一定的影响。

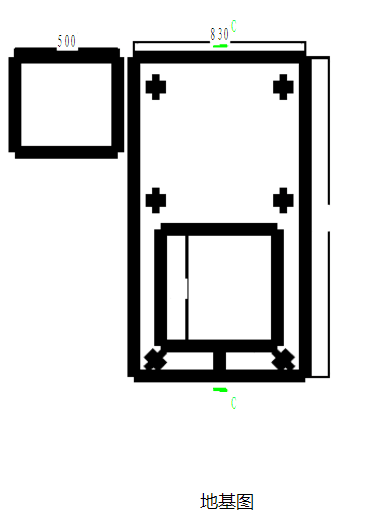

1、复检基础、确定基础线、对照基础图设计和设备基础图对基础的几何尺寸、进行校对。

1.1、对照基础设计图和设备基础图对基础的几何尺寸、质量要求等进行复检。确定设备定位基准的点、划定安装基准线。

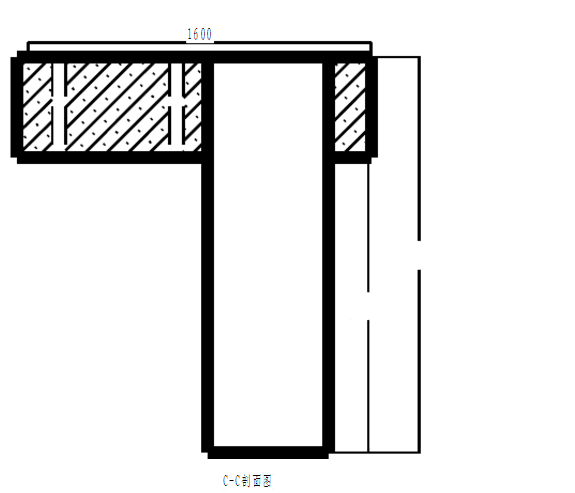

1.2 确定设备定位基准的点、面、线，划定安装基准线。  1.2.1以砧座凹坑底平面为基准，找出设备安装的坐标位臵（纵横轴线）；测量砧座凹坑底平面（H1850mm）和锤身底座基础面（H470mm）两平面的水1平度、两平面相对高度（1380mm）及平行度。  1.2.2砧座凹坑底平面和-470 尺寸底面（锤身底座基础面）的水平度允许 偏差不大于 1‰，（砧座垫层采用橡胶垫时 ，不应大于1‰）两平面 的平行度允许偏差不大于1‰，以保证砧座底面和锤身底座与基础均匀接 触。面和锤身一次抹平，严禁做找平层，如达不到要求，应铲平或磨平。对砧座垫层（木垫）

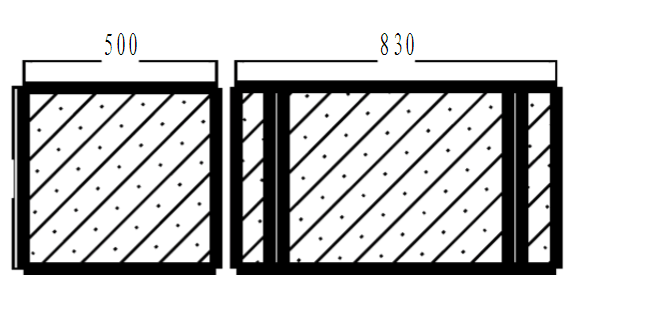

A-A地基剖面图

1.3 对砧座垫层（木垫）的质量和几何尺寸进行复检  1.3.1木垫的外观检查：应无腐朽、夹皮、红斑、双心等缺陷并经过防腐处理；应无直径大于 50mm 的活结，当活结直径为20～50mm、死结。

空气锤的锤头斜度与锥度有什么区别？

斜度

 斜度是指一个直线对平面的倾斜程度。工程上用直角三角形对边与邻边的比值来表示，并固定把比例前项化为1而写成1 : n的形式。

锥度

锥度是指圆锥的底圆直径D与高度H之比，锥度也可写成1 : n的形式。 斜度即：tgα=H/L=1/100     锥度：K=D/L=(D-d)/l=2tgα 斜度是高长之比，锥度是直径和长度只比圆椎的底面圆半经或圆椎高的比值半径值为1个单位。

锥度1:15就是一个直角三角形，一个直边为0.5，另一个直边为15长，斜边与15直边的夹角为锥角的1/2。斜度1:100就是一个直角三角形，一个直边为1，另一个直边为100长，斜边与100直边的夹角为斜角。 斜度、锥度、锥角、半锥角。这四个概念的工程上是经常遇到的。而现在用比较多的是锥度和半锥角。 斜度=1：n时，锥度就为1：n/2。锥角为α时，半锥角即为α/2。

斜度是指一直线对另一直线（或平面）的倾斜程度。斜度α=H：L=1：n。

锥度是指圆锥的底面直径与锥体高度之比，如果是圆台，则为上、下两底圆的直径差与锥台高度之比值。

如：

1：3斜度的时候，在A点的水平线上截取的是三个单位的长度，还要在高度方向BC取一个单位的长度，这样就满足了斜度定义的要求。即AC的斜度=H：L=1：3。否则你就不知道你画出来的AC的斜度是多少。

同理1：3锥度的时候，由A点的水平线上截取的是六个单位的长度，还要在AM垂直方向MB、MC各取一个单位的长度，这样就满足了锥度定义的要求。

即AB与AC的锥度= BC：AM=2：6=1：3。

斜度，一般用于非圆锥状（零件），是构成斜面（斜线）的两个直角边之比（比值）；
锥度，一般用于圆锥状（零件），是直径差与所夹锥轴线长度之比（比值）；圆锥母线的锥度是斜度的2倍。在工程、机械行业，斜度和锥度都小于1。
