SWJ-12台式攻丝机钻夹头的拆装和使用
文章出处：滕州市高地机床有限公司人气：10063发表时间：2019/3/4 15:41:59

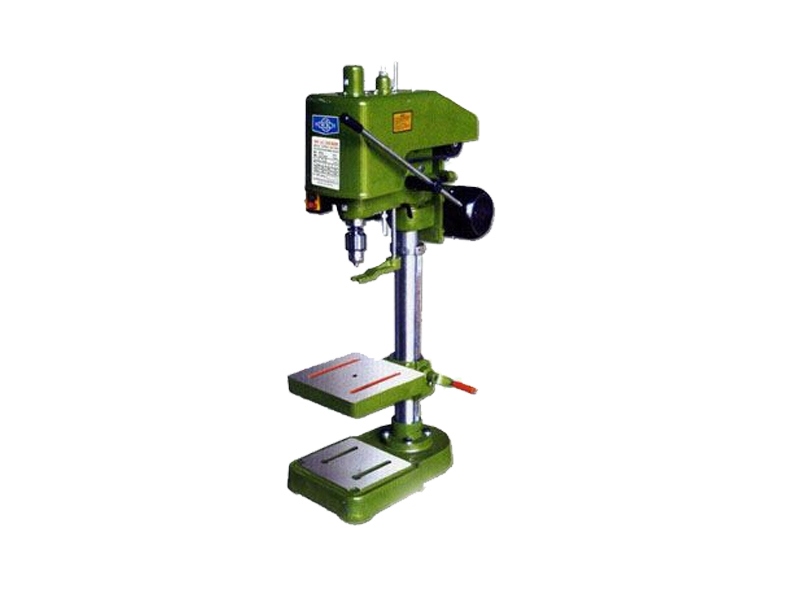

SWJ-12台式攻丝机适用在金属材料或其他材料上攻螺纹，可以广泛应用于单件或成批生产的仪表工业，机械制作工业或修配部门。
由于本机床切削能力较大，主轴端部如图所示，端部B18短莫氏锥面上端有M20*1.5螺纹，在螺纹上拧一只有三个缺口的钻夹头紧固盘，用三只螺栓M5*16将紧固盘与钻夹头紧固后，拉紧钻夹头防止其意外脱落。
1、用汽油将钻夹头内锥面和主轴短圆锥擦干净，不得有油污和灰尘。否则接触不良会损伤内外锥面。
2、将紧固盘拧在主轴端部螺纹上。
3、将紧固盘上的缺口与钻夹头上端M5螺孔对准，用木锤在钻夹头上敲紧，然后用三只螺栓M5*16均匀拧紧。
4、插入钥匙，钻夹头外圈逆时针旋转则夹紧，须时针旋转则松开。拆钻夹头时，应拧紧，3只螺栓再退出紧固盘压下钻夹头。
由于本机床切削能力较大，主轴端部如图所示，端部B18短莫氏锥面上端有M20*1.5螺纹，在螺纹上拧一只有三个缺口的钻夹头紧固盘，用三只螺栓M5*16将紧固盘与钻夹头紧固后，拉紧钻夹头防止其意外脱落。
1、用汽油将钻夹头内锥面和主轴短圆锥擦干净，不得有油污和灰尘。否则接触不良会损伤内外锥面。
2、将紧固盘拧在主轴端部螺纹上。
3、将紧固盘上的缺口与钻夹头上端M5螺孔对准，用木锤在钻夹头上敲紧，然后用三只螺栓M5*16均匀拧紧。
4、插入钥匙，钻夹头外圈逆时针旋转则夹紧，须时针旋转则松开。拆钻夹头时，应拧紧，3只螺栓再退出紧固盘压下钻夹头。
