参数如下：

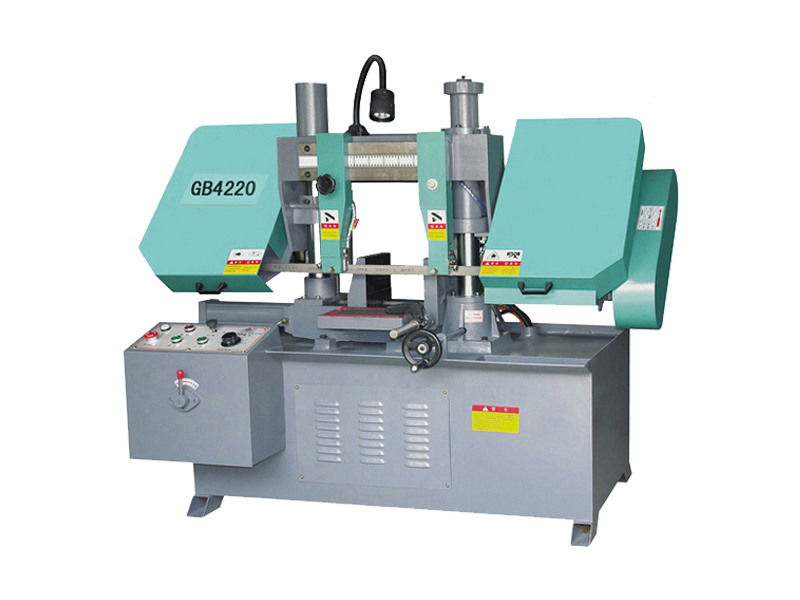

产品型号	GB4220
切削范围	φ200-200×200
锯带规格（mm）	2650×27×0.9
锯带轮转速	27、45
工作夹紧方式	手动
主电机功率（kw）	1.5
外形尺寸（mm）	1400×800×1100

本机是集机、电、液为一体的全自动带锯床，是锯切较大直径的黑色金属和有色金属等各种型材的设备，具有节能、精度等特点。其结构合理，造型观。

主要特点：

（1）切削速度液压控制，无极调速

（2）导向块结构科学合理，延长锯条的使用    寿命

（3）双立柱结构，操作平稳

（4）锯切稳定，精度好

（5）工件夹紧采用手动夹紧，操作方便

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路，在电气控制下完成锯梁的升降，工件的夹紧。通过调速阀可实行进给速度的无级调速，达到对不同材质工件的锯切需要。

电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路，用来控制锯条的回转、锯梁的升降、工件的夹紧等，使之按一定的工作程序来实现正常切削循环。

润滑系统开车前必须按机床润滑部位（钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆）要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑，由蜗轮箱上部的油塞孔注入，箱仙面备有油标，当锯梁位于低位置时，油面应位于油标的上、下限之间。试用一个月后应换油，以后每隔3－6个月换油1次，蜗轮箱下部设有放油塞。

带锯床如何分类：

根据结构分为卧式带锯床、立式带锯床，卧式又分为剪刀式、双立柱、单立柱式带锯床；

根据使用情况分为手动型（经济型手动送料手动切割物料）、自动型；

根据使用控制器的自动化程序可分为手动型（半自动手动送料）全自动型（自动送料自动切割）；

根据切割角度要求分为角度锯床（能锯切角度90度45度）无角度即90度垂直切割。

1 操作者必须学习“使用说明书”，熟悉机床的一般结构、性能、严禁超性能使用。

2 担当者对所担当设备拥有管理、监督和培训的职能。没有担当者的同意，其他人员绝对禁止上机操纵。

3 对于新来操作者，设备担当者和老的操作者应对其进行培训（包括操作培训、保养润滑培训和安全培训）。

设备主管进行工场内固定资产的管理，当固定资产（带有固定资产牌）发生移动或责任者发生变动时，原责任者应当填写“固定资产变动及责任者变更登记表”，并通过所在班长通知设备主管进行台帐的更改。

要时刻注意的安全操作规程：

1、带锯床操作及维修人员，必须经过专业培训，掌握带锯床操作和维修技能。作业人员应确保充足睡眠，保持精力集中。

2、变速时必须先停车再打开防护罩，转动手柄使皮带放松，将三角皮带置于所需速度的槽中，然后张紧皮带，盖好防护罩。

3、除屑钢丝刷的调整应使钢丝接触带锯条的齿部，但不要超过齿的根部，注意观察钢丝刷是否能清除铁屑。

4、根据所加工工件的尺寸大小沿燕尾导轨调整导向臂，调整完毕后必须锁紧导向装置。

5、锯料直径不得超过规定，工件必须夹持牢固。

6、带锯条松紧应适当，速度和进给量必须恰当。

7、铸铁、铜、铝件不加切写削液，其它均需加写削液。

8、切削途中锯条断裂，调换新锯条后，工件必须翻身重新锯，锯弓放下时应缓慢，不得冲击。

9、切削过程中操作者严禁离开岗位，严禁带手套操作。

10、每班下班时，必须切断电源，打开防护罩，清除被带入锯轮周围的切屑，做好日常维护保养及周围清扫工作。

安装操作时注意事项：

1、确认电源连接完好后，打开主动轮罩，按锯床起动按钮，检查带锯轮转向是否正确。

2、锯切前应根据材料的直径及材质选择合适齿节的锯条，对照面板的参数表调整锯条的线速度及进给速度，并调整钢丝刷轮盒，使钢丝刷轮接触至带锯条2/3齿高处。

3、锯床发现振动或异常响声时，应立即停机检查，确认无故障后方可重新起动锯床。

4、新锯条首次使用时必须进行磨合切削，须将锯条的线速度及进给速度降至正常切削状态参数时的一半，且至少锯切5个直径为200mm或相当切削面积的完整切片。

5、带锯床应该安装在由地脚螺钉固定的混凝土结构地基上，调整锯床水平时应确保后部略高于前部，以便于冷却液顺利流通回冷却液箱中。

6、应向冷却液箱中加入适当配比的冷却液，比例为一般材料时按1：10（专用切削液与水比例），难切削的较硬材料按1：5进行配制。
