主要参数：

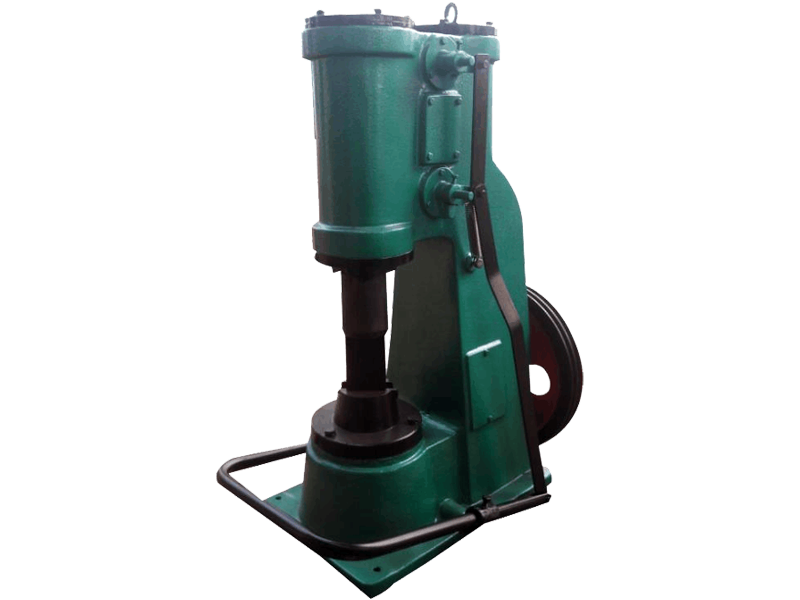

型 号	C41-20kg单体式空气锤
落下部分质量（kg）	20
打击能量（kj）	0.22
打击次数（Min-1）	255
工作区间高度（mm）	200
可锻毛坯方长(mm×mm)	30*30
可锻毛坯 圆	Φ35
电机功率(kw)	单相2.2/220三相2.2/380
整机重量（kg）	500
电机转速(r.p.m)	1440
砧座（kg）	一体机
机器外型尺寸（mm）	670×369×1050

本机是一种新型锻压机床，可实现对金属制品的冲压，锻打。

本设备为自由锻造设备的一种.有两个汽缸.压缩缸将空气压缩， 本锤以电动机带动，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用.操作灵活， 该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等，使用开式垫模可以进行各种模锻广泛应用于五金工具、医疗器械、金银加工、制造业、农机具及铜管厂等行业， 是一种经济实用型机床，机床使用方便，容易操作,迎得国内外众多客户的好评。

如何放置空气锤锤砧垫木

空气锤锤砧垫木一般均采用两层横放,总高度大约300毫米,对垫木质量要求很高,不但规定了有限的一些树种,而且_对裂纹、节疤、腐朽等疵病也有很严格的限制。在长度上也不允许拼接。即使这样,使用中垫木仍容易损坏,造成锤砧倾斜下陷。在目前广泛采用胎模锻造的情况下,问题更为突。

组成部分：

1.落下部分

落下部门由锤头、锤杆、活塞、活塞环、钢套及黄铜垫片、下砧块、楔铁等零件组成。活塞用45号钢锻成。为保证活塞和汽缸壁之间密封，使汽缸上下腔不串汽，同时在空气锤锤头偏爱打击时，容许活塞在汽缸内有肯定的游隙，在活塞上装有2~4个活塞环。活塞环由25钢、低合金铸铁或聚四氟乙烯制成。

锤杆是锻锤中受力庞大的零件，打击锻件时动态应力变革剧烈。锤杆通常在截面变革的地方折断，缘故原由大多是委顿性破坏、空气锤锤杆的平均利用寿命为1500h。锤杆由40Cr、40CrNi、35CrMo、32Cr2Mo等质料锻造制成，颠末淬火中温回火热处理惩罚变成索氏体构造，呆板加工落伍行滚压来提高利用寿命。活塞和锤杆的连接是议决热装实现，即将活塞加热到450~550℃，然后与锤杆组装。

锤头由45钢、35Cr、40CrNi、40CrNi3等质料锻成，精加工后，燕尾面进行外貌淬火。锤头的内孔中装有开口的45钢钢套，其内壁带有与锤杆雷同的锥度（一样平常为1：25）。锤杆议决厚度1~3mm的铜衬套镦入钢套锥孔内，铜衬套的作用是使连接可靠，并且当必要变更锤杆或锤头时，容易将锤杆从锤头中镦出。

2.汽缸部分

汽缸部门包罗汽缸体、保险缸、锤杆密封装置及配汽机构等。汽缸在事情时受到7~9个大气压的作用，以是对汽缸有肯定强度、刚度要求。汽缸质料，自由锻锤一样平常用铸铁，模锻锤一样平常用铸钢。为了使钢壁磨损后易于补缀，缸体内镶有铸铁钢套。

在汽缸顶部装有保险缸，它的作用是克制由于利用不妥、利用机构破坏或锤杆折断等环境，使活塞剧烈向上打击，撞坏汽缸盖而造成紧张变乱。保险缸的布局，保险缸内有保险活塞，紧靠着保险活塞上端面处，开一进汽口与进汽管道相连，并每每通入蒸汽或压缩氛围。保险活塞下部伸入汽缸内，当事情活塞活动到上极限位置后，再连续向上活动时，便遇到保险活塞的下端，使保险活塞与事情活塞一同上升，于是进汽口被封住，保险活塞上部的气体被关闭压缩，形成一个缓冲气垫而汲取落下部门向上活动的渣滓动能，起到缓冲作用。

汽缸底部装有空气锤锤杆密封装置以警备漏气，上导套与连接法兰用紧共同，与锤杆为滑动共同。上导套紧张起导向作用，警备刮伤锤杆，一样平常为青铜或黄铜制成；下导套与法兰接纳滑动共同，其作用为压紧盘根，接纳青铜或35号钢制成。盘根由石棉布，以橡胶粘合并嵌有胶条，浸以甘油制成，质地精密，耐磨。

3.锤身导轨

导轨装在左右立柱上，对空气锤锤头起导向作用。导轨用拉近螺栓，解决调解楔牢固在立柱的沟槽内。导轨与锤头的间隙可以调治。调解时，先将拉紧紧固螺钉松开，然后转动调治螺帽，螺帽只转动，不能上下移动，故在转动时调解螺钉就发动调解楔上下移动，使靠在调解楔斜面上的导轨左右移动，变化与锤头的间隙，调解好后，再拧紧紧固螺钉即可。导轨斜度一样平常为1：24，质料为45号钢。导轨的齿面必要外貌淬火以提高硬度和耐磨性。

4.砧座

砧座部门由砧座，模垫和楔铁等组成。砧座用铸钢制成，用来牢固模座和机架。模垫用楔铁紧固于砧座上。模垫和楔铁分别可用40Cr，或45钢制成。由于模垫与下锻模直接打仗并蒙受空气锤锤头的打击，楔铁也容易松动，模垫的燕尾部门容易磨损或打裂。在生产中，模垫和楔铁作为易损件，应准备备件。为了蒙受很大的动载荷，并减小振动危害，在砧座下面要做很大的根本，在砧座与根本之间放2~4排枕木作为减振垫层。

安装注意

1、气源一定要干净，因为污染的空气会加速活塞密封的磨损，造成密封失效，同时对二位三通电磁换向阀的寿命也会有较大影响。

2、空气锤台座与仓壁要焊牢，气锤与台座的联接要紧固，否则经一段时间的敲击后，会有松动以致脱落，需经常检查气锤的安装是否牢固。

3、时间继电器的调整，由于气锤的型号、安装条件不同而有所不同，不祥请向本公司咨询。

4、焊接台座时，如果仓壁太薄，请考虑在台座与仓壁间加一加强板。

空气锤与其他锻锤一样，工作时动力作用的时间是往复式机器的动荷载，动力作用的形式是瞬态脉冲动荷载(冲击荷载)，属于冲击和震动较大的锻压设备。空气锤与模锻锤、摩擦压力机等在结构上又有所不同，空气锤的锤身和砧座是分体结构，模锻锤的砧座、摩擦压力机的工作台与机身是整体结构。
