主要参数：

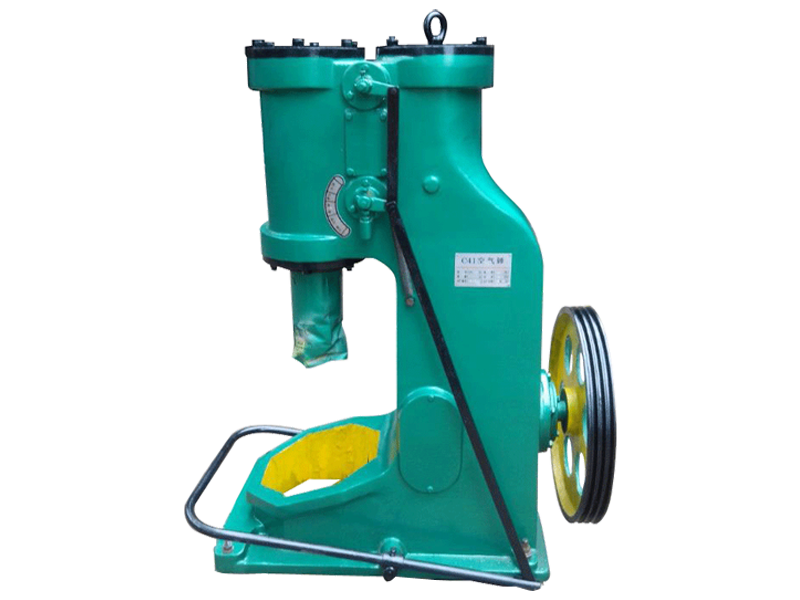

型 号	C41-40kg分体式空气锤
落下部分质量（kg）	40
打击能量（kj）	0.53
打击次数（Min-1）	250
工作区间高度（mm）	245
锤杆中心线至锤身距离（mm）	235
可锻毛坯方长(mm×mm)	52*52
可锻毛坯 圆	Φ68
电机功率(kw)	4
砧座重量（kg）	400
电机转速(r.p.m)	1440
整机重量（kg）	1350
机器外型尺寸（mm）	670×369×1050

本机能镦粗、拔长、冲孔、弯曲、扭转、热剪、端接等工作，适用于不同形状零件的自由锻，特别适用于农村乡镇企业和专业户锻造镰刀、锄头等小农具。

适用于锻工车间对各种形状零部件的自由锻造。如延伸、礅粗、热剪、锻接、扭转和弯曲等。使用开式垫模可以进行各种模锻广泛应用于五金工具、医疗器械、金银加工、制造业、农机具及铜管厂等。

工作原理：

电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

安全操作规程

一、起动前检查

1、检查各受振部位无松动，锤头无裂纹，锤头砧子的楔子应顶紧。空气锤气缸润滑应良好，调整好进油量，按规定加注气缸油。

2、工作前应提前摇动注油器20-30圈，以提前供油润滑。

3、应清除砧子、锤头工件表面上的氧化铁皮。

4、冬季工作前应预热锤头、砧子、锻模到60℃以上。

5、应该对锻件几何尺寸进行检查，严禁锻打超过锻锤锤打能力的锻件。

二、工作中注意事项

1、锻打前应先试运转1～2秒 ,冬季应先用手转动，然后启动，较长时间停用的锻锤启动前应先排出气缸中的积水。

2、锻件应放在锤头中心，不准歪斜，提锤时间不超过1秒，否则会使空气锤过热。

3、开锤者在工作中应听从掌钳者的信号，不得随意开、停机械，其他人员发出紧急停止信号时，开锤者应立即停机。

4、夹持锻件的夹钳，须适合锻件的大小和形状，掌钳者必须夹紧锻件。

5、掌钳者的手指不准放在钳柄之间，钳柄应置于身体右或左侧，不得正对胸腹部。

6、锻件未达到锻造所需求的温度时；锻件放在砧子上的位置不正确或不合要求时；锻件夹持不稳时，均不准进行锻打。

7、试锤时必须放加热锻件或木料。锤头提升不得超过规定位置，不准冷锻或锤打过烧的工件。

8、切断工件时，切口正面严禁站人。

9、空气锤使用日久后，若砧座下沉，使锤头行程加大，锤杆中部的安装线（红横线）如露出5mm 时，应立即停止使用并进行调整，加高锤头或更换基础枕木。

10、经常检查铁砧固定情况，不得松动歪斜。

三、停机注意事项

1、工作中如发现机身震动，锤杆、砧子、锤头等出现裂纹时，应立即停机检修，严禁带病作业。

2、起动或停止运转时，应将手柄置于空档位置。

3、工作完毕后，必须将锤头提起，并将木板垫放在砧上，再慢速落下锤头，关闭电源。

4、停止工作时，不准用手直接接擦砧面。

如何安全使用：

一、起动前检查

1、检查各受振部位无松动，锤头无裂纹，锤头砧子的楔子应顶紧。空气锤气缸润滑应良好，调整好进油量，按规定加注气缸油。

2、工作前应提前摇动注油器20-30圈，以提前供油润滑。

3、应清除砧子、锤头工件表面上的氧化铁皮。

4、冬季工作前应预热锤头、砧子、锻模到60℃以上。

5、应该对锻件几何尺寸进行检查，严禁锻打超过锻锤锤打能力的锻件。

二、工作中注意事项

1、锻打前应先试运转1～2秒 ,冬季应先用手转动，然后启动，较长时间停用的锻锤启动前应先排出气缸中的积水。

2、锻件应放在锤头中心，不准歪斜，提锤时间不超过1秒，否则会使空气锤过热。

3、开锤者在工作中应听从掌钳者的信号，不得随意开、停机械，其他人员发出紧急停止信号时，开锤者应立即停机。

4、夹持锻件的夹钳，须适合锻件的大小和形状，掌钳者必须夹紧锻件。

5、掌钳者的手指不准放在钳柄之间，钳柄应置于身体右或左侧，不得正对胸腹部。

6、锻件未达到锻造所需求的温度时；锻件放在砧子上的位置不正确或不合要求时；锻件夹持不稳时，均不准进行锻打。

7、试锤时必须放加热锻件或木料。锤头提升不得超过规定位置，不准冷锻或锤打过烧的工件。

8、切断工件时，切口正面严禁站人。

9、使用日久后，若砧座下沉，使锤头行程加大，锤杆中部的安装线（红横线）如露出5mm 时，应立即停止使用并进行调整，加高锤头或更换基础枕木。

10、经常检查铁砧固定情况，不得松动歪斜。

三、停机注意事项

1、工作中如发现机身震动，锤杆、砧子、锤头等出现裂纹时，应立即停机检修，严禁带病作业。

2、起动或停止运转时，应将手柄置于空档位置。

3、工作完毕后，必须将锤头提起，并将木板垫放在砧上，再慢速落下锤头，关闭电源。

 4、停止工作时，不准用手直接接擦砧面。

使用注意事项：

必须定期查抄、维护保养，以延伸利用寿命，淘汰维修费用，其紧张内容如下：新锤利用半月后应查抄拆洗一次，以后可定期拆检和洗濯，洗濯和维修时，锤杆和活塞用随机附带环首螺钉起吊，警备碰撞。 连结上下砧块的水平。那下面就来看看空气锤的保养和故障排除。

各楔销应在冷态时打紧，发明松动应重新打紧。利用机构应连结机动可靠。严格按利用事变举行操作。 易损件应定期查抄，磨损磨损紧张的应及时变更，变更的零件必须切合易损件图纸要求。根据润位置滑表定期添加润滑油。事情前后应每每过细外表的干净，滑动外貌每每涂油，门盖随开随盖好，警备尘土侵入。电动机连结干净一年应拆检加油一次。常见妨碍清除要领 、序号妨碍性质、锤杆有漏气漏油征象、孕育产生缘故原由、密封圈磨损后孕育产生直槽。拉力弹簧折断。消除的要领、将锤杆和导套共同卸下取出密封圈削去磨损部门，在装入导程内以涂刮修。

新换涨圈配装时，必须严格按尺度检查、将润滑油管干净并干净查抄止回阀是否失灵或油液调治器失灵等应修复。只管即便收缩提锤的时间 、将导板破坏部门用油石磨光或换新导板，如锤杆镦粗应上机床磨削。必须将气阀卸下，用东西取出。可将导板卸下磨去毛刺，并将斜楔修复。查抄缸盖漏气的缘故原由或调解新垫片、将事情缸盖卸下检修止回阀，使破坏部门修复。变更新垫片、必须把砧块镜面调解到划定高度。
