主要参数：

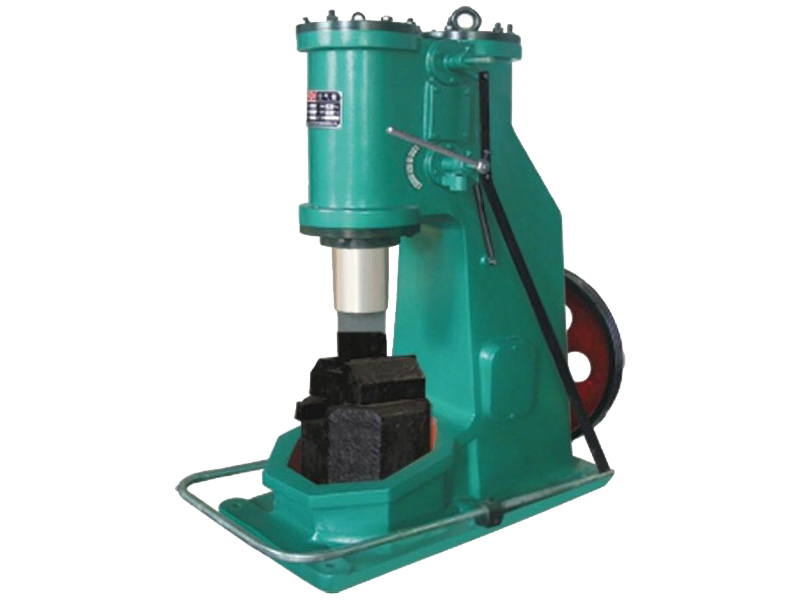

型号	C41-55kg分体式空气锤
落下部分质量（kg）	55
打击能量（kj）	0.7
打击次数（Min-1）	230
工作区间高度（mm）	265
锤杆中心线至锤身距离(mm)	270
可锻毛坯方长(mm×mm)	52*52
可锻毛坯 圆	Φ68
电机功率(kw)	5.5
砧座重量（kg）	500
电机转速(r.p.m)	1440
整机重量（kg）	1550
机器外型尺寸（mm）	1080*600*1389

本机是由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

产品特点

1.以压缩空气为动力，满足安全生产的需要敲击力度与振动频率可通过调节气压控制

2.使用强度铝合金制成，重量轻、体积小

3.机构简单、不易损坏

空气锤工作原理　　

电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。本系列空气锤体积小，噪声低，结构简单，操作方便，动作灵活，而且搬运、安装、维护方便，该机种适用于各种自由锻造：如镦粗、拔长、冲孔、弯曲、扭转、热剪、端接等工作，同时使用垫模即可进行各种开式模锻，适用于不同形状零件的自由锻，特别适用于农村乡镇企业和专业户锻造镰刀、巴丁，牛马掌、锄头等小农具，同时各厂矿企业还使用空气锤来锻打钢球，脚手架等厂矿、建筑用品。另外此系列空气锤也是铁匠常用的专业铁艺工具，可以做各种样式模具，锻出各种铁艺花、鸟等美装饰品。

机械结构：机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。

砧座：空气锤砧座上面安装着砧垫和下砧，为了满足锻造的稳定性，砧座的质量要求是落下部分质量的12-15倍，它安装在坚固的钢筋水泥基础上，其间垫有垫木，可消除锤击时产生的震动。传动机构

传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

落下部分

落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构：配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的实现。

压缩缸和工作缸：压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

6安装注意

1、气源一定要干净，因为污染的空气会加速活塞密封的磨损，造成密封失效，同时对二位三通电磁换向阀的寿命也会有较大影响。

2、空气锤台座与仓壁要焊牢，气锤与台座的联接要紧固，否则经一段时间的敲击后，会有松动以致脱落，需经常检查气锤的安装是否牢固。

3、时间继电器的调整，由于气锤的型号、安装条件不同而有所不同，不祥请向本公司咨询。

4、焊接台座时，如果仓壁太薄，请考虑在台座与仓壁间加一加强板。

空气锤,空气敲击锤安装使用说明：

*方锥形桶槽比圆锥形桶槽振动传播效率差，建议对边安装两台效果较好。

*使用槽型钢固定架，可提升振动器的振动力，有助于桶槽或管道中的物料流动顺畅。

*固定架方式，可使用槽型钢或加助基座，避免振动器产生左右振幅，较长的槽型钢以跳焊方式可避免桶槽壁振裂（尾端留10mm不焊接）。

*小面积固定架用在薄桶壁时，应在与桶壁间加焊一加强板。

*较大面积的桶壁时，将槽型钢做十字形焊接，加大振动范围效果更加。

注意事项：

振动器必须以张力螺丝配合平垫圈及弹簧垫圈固定，振动器装置在高处时，应在桶槽斜斗处应加装安全吊索以确保安全。气源一定要干净，因为污染的气源会加速活塞锤头的磨损，造成密封失效，空气锤无法动作。空气锤的底座必须贴在加强板上，确保冲击锤头垂直撞击加强板，防止锤头侧向受力。这样就完成了一次冲击过程

操作保养规程

1、操作者必须熟悉设备的一般性能、结构、传动系统，凭操作证操作。

2、按润滑图表规定加油，检查游标油量是否充足。在锤杆上润滑油。

3、检查锤头与砧子之间的契铁及固定销是否顶紧，各紧固连接部分的螺栓螺母有无松动。有松动及时拧紧或打紧。

4、开动后检查润滑给油情况及各部位运转情况，空运转数分钟，确认正常后方可试锤。

5、 操纵气锤时，要专心，沉着，气锤的快、慢、轻、重、开、动、停止等动作都要严格听从掌钳者的指挥。

6、禁止锻打终锻温度以下的锻件，以免损坏锤头。

7、冷铁不打；冲子不垂直不打；锻件放不平不打；剁子、冲子等工具有油污不打；在工具和料头易飞出方向有人不打。

8、使用脚踏操纵的空气锤，操作者在安放工具、胎模或测量锻件尺寸时应将脚离开脚踏，以防误踏失事。

9、如发生异常声音或缸盖漏气、气缸温度过高等不正常现象，应立即停锤检修。

10、工作结束时，应把锤杆缓缓落下，并在锤头间垫上木块，将手柄放在空行程位置，再关气门，切断电源。
